Место происхождения:
Китай
Фирменное наименование:
ZK CORP
Сертификация:
SO,CE
Номер модели:
фильтр сумки ИМП ульс-двигателя

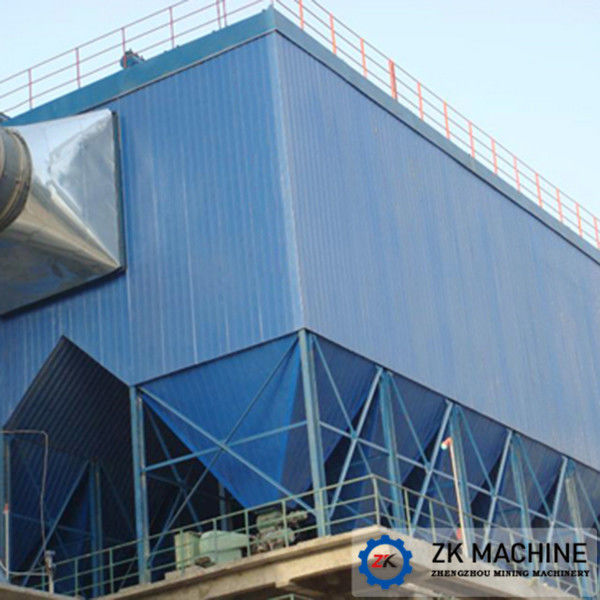

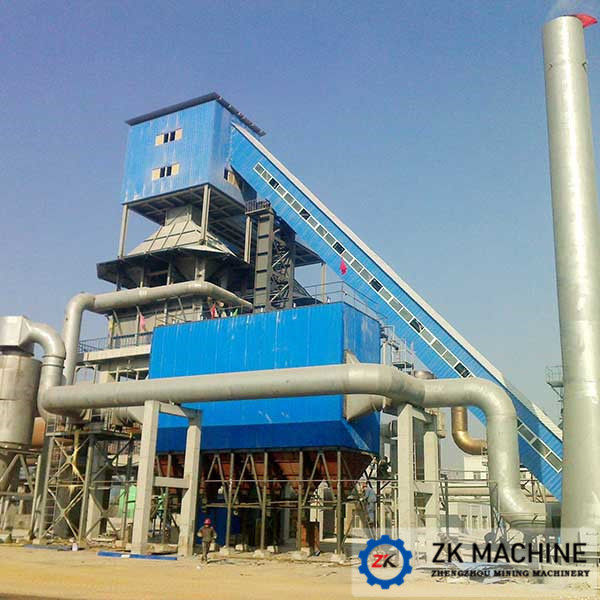

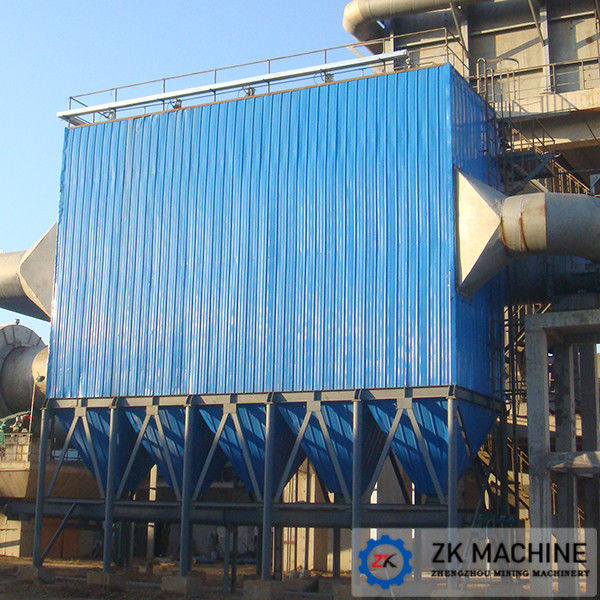

Завод металла завода цемента пользы сборника пыли фильтра сумки импульса промышленный
Характеристика сборника пыли фильтра сумки:
1, большая обработка тома воздуха, высокий эффективный собирать пыли.
2, пылевоздушный воздух 1000g/Nm3 в порядке, и после обработки концентрация газовой эмиссии под 50mg/Nm3. (соотвествовать более строгому стандарту эмиссии вашей просьбой доступен)
3, используя разумный тип воздуховода для избежания вторичного летания пыли эффективного.
4, для разных видов перегара или пыли, мы используем различные материалы цедильных мешков для того чтобы satify особенное требование к излучения.
5, фильтр сумки клетка с venturi для того чтобы улучшить de-dusting эффективность и защитить цедильные мешки.
6, используя предварительный клапан ИМПа ульс, надежное preformance & длинную продолжительность жизни (смогите быть использовано 1 000 000 раз)
7, приурочивающ или устанавливающ сопротивление автоматический дующ deashing регулятором PLC, который имеет небольшое потребление газа, чистку сажи тщательно и надежное свойство.
8, можно проверить и поддержанный во время работы, как замените цедильные мешки в отдельной камере без нарушать деятельность хозяина.
Baghouse Dedusting принцип работы фильтра:
1. Новая и предварительная пыль извлекая концепцию. Отсутствие трубы воздуха. Клапан ИМПа ульс собран сбоку раковине или верхней части камеры. Отсутствие потребности демонтировать и собрать трубу воздуха при замене сумок.
2. ИМП ульс высокой эффективности приложен для замены много более небольшого ИМПа ульс для того чтобы уменьшить обслуживание как можно больше.
3. Мульти-камера и оффлайновая пыль извлекая. Длинная жизнь цедильного мешка. Танк воздуха уменьшит уменшение давления причиненное оборудованием.
4. Доступный для пыли высокой плотности содержа собрание воздуха, например, разделитель O-Sepa, содержание пыли чего достигнет 1000g/Nm3.
Спецификации сборника пыли фильтра сумки:
| Модель | PPC128-6 | PPC128-9 | PPC128-10 | PPC128-2×6 | PPC128-2×7 | PPC128-2×8 | |
| Том (³ /h m) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| Скорость воздуха (m/min) | 1.2-2.0 (скорость меняет на различные этапы пыли) | ||||||
| Зона фильтрации (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| Чистая зона фильтрации (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
| Но. сумки (ПК) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
| Сопротивление (PA) | 1470-1770 | ||||||
| Отрицательное давление (PA) | 7000 | ||||||
| Содержание пыли на входе (³ g/m) | <1300 | ||||||
| Мусорная эмиссия (³ g/m) | ≤0.1 | ||||||
| Обжатый воздух | Давление (PA) | (5-7) ×105 | |||||
| Потребление воздуха | 3,6 | 5,4 | 6 | 7 | 8,3 | 9,5 | |
| (³ /min m) | |||||||
| Клапан ИМПа ульс | Qty (ПК) | 12 | 18 | 20 | 24 | 28 | 32 |
| Размер | 2-1/2 ″ | ||||||
| Клапан высоты | Qty (ПК) | 6 | 9 | 10 | 12 | 14 | 16 |
| Размер (mm) | Клапан Φ725, танк Φ100 воздуха | ||||||
| Прибор YJD-26 разрядки | ³ /h емкости 24m выхода 300×300mm | Двойная клапанная решетка 305×915 | |||||
| Транспортер винта | Модель | Dia. Φ300, ³ /h емкости 21m | N/A | ||||
| Коробка передач | XWD2.2-5-1/43, сила 2.2Kw | N/A | |||||
| Скольжение воздуха | Скольжение 250mm воздуха, ³/㎡ расхода потока 2.0m, давление 6860pa, если содержание пыли превышает ³ 700g/m на входе, то фильтр сумки с большим транспортером винта должно быть рассмотрено. | ||||||
| Размер и материал сумки | Dia.×lengthΦ130×3050, вес брутто полиэтилена чувствовало 450g/㎡, температуру 120℃ | ||||||
| Зона изоляции (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
| Полный вес (приблизительно) (Kg) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
| Примечание 1: Чистая зона фильтрации значит зону одной камеры во время извлекать пыли. | |||||||
| 2: Обжатое потребление воздуха основано на поставке обжатой трубы воздуха от станции сжатия воздуха. Потребление должно быть рассмотрены, что было 1,3 раз больше если поставка обеспечена независимым компрессором воздуха. | |||||||
| Модель | Том воздуха (m3/h) | Скорость фильтра (m/min) |
Зона фильтра (m2) | Номер цедильного мешка (Часть) |
Сопротивление (PA) |
Концентрация пыли (g/m3) |
Зона теплоизоляционного слоя m2 |
Вес (kg) |
| 32-3 | 6900 | 1.2-2.0 | 93 | 96 | 1470-1770 | <1000> | 26,5 | 2880 |
| 32-4 | 8930 | 124 | 128 | 34 | 4080 | |||
| 32-5 | 11160 | 155 | 160 | 41 | 5280 | |||
| 32-6 | 13390 | 186 | 192 | 48,5 | 6480 | |||
| 64-4 | 17800 | 248 | 256 | 70 | 7280 | |||
| 64-5 | 22300 | 310 | 320 | 94 | 9960 | |||
| 64-6 | 26700 | 372 | 384 | 118 | 11640 | |||
| 64-7 | 31200 | 434 | 448 | 142 | 13320 | |||
| 64-8 | 35700 | 496 | 512 | 166 | 15000 |
